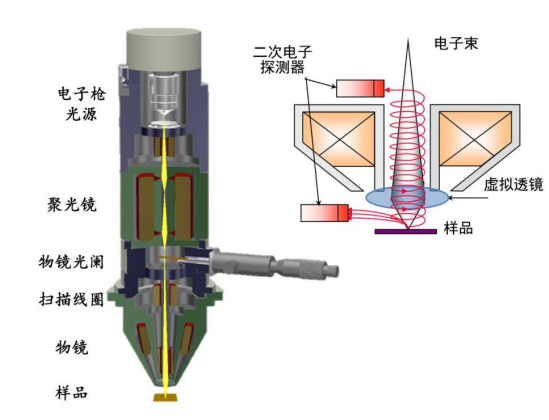

常見的掃描電鏡電子槍陰極種類有哪些？下面澤攸科技小編為您介紹。電子槍的作用是發射出作為電鏡照明用的電子源，所以說電子槍是整臺電鏡很重要的部件，其性能的優劣決定著電鏡圖像質量的高低，商品電鏡的分辨力主要受電子槍的亮度所制約。

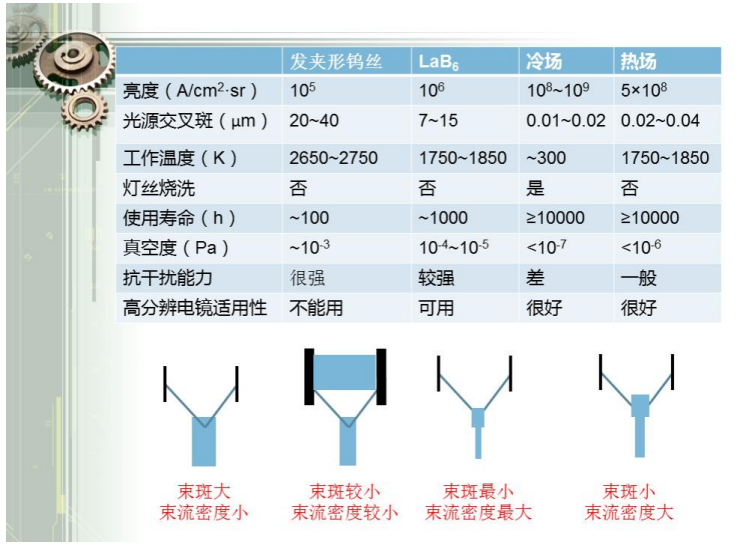

普及型掃描電鏡用的是鎢陰極電子槍，其陰極材料是用直徑為0.12~0.2mm的鎢絲制作成發夾(V)形或針尖(Y)形狀，并通過電流直接加熱來發射電子的，它是一種常用的陰極。相對來說，“Y”形比“V”形的發射束流密度更大一些，亮度也更亮一些，但發射的總束流“Y”形比“V”形的要小一些，束流的穩定性也差一些，壽命也較短，因而這幾年來商品電鏡中較少采用“Y”形鎢陰極?！?span style="font-family: Calibri;">V”形比“Y”形發射的總束流不僅大一些，而且穩定性也較好、壽命也較長，它是現代普及型電鏡和電子探針?lè)治鰞x中常采用的陰極。

還有一種以金屬銥(Ir)絲為基材，氧化釔(Y0₃)為電子發射涂層的氧化物陰極，這種陰極與發夾形鎢陰極相比較，其正常的發射電流和壽命都分別比發夾形鎢陰極的大和長，有的電鏡也采用這種材料作為電鏡的電子槍陰極。

另一種亮度更高的陰極是采用堿土或稀土金屬的硼化物來作陰極的發射體，它們的化學結構是硼化物，屬六方晶系，如LaB₆、CeB₆、YB等，其中LaB₆應用比較多，其次為CeB₆，目前也有幾種型號的電鏡使用CeB作陰極。早期的LaB陰極多數采用旁熱式加熱的方式來激發電子，而近年來的LaB₆陰極都改用直接加熱的方式來激發電子，有的廠家的電鏡把電子槍中的陰極設計為鎢和LaB₆兩種陰極可以互換的電子槍，前提是電子槍內的真空度要達到LaB₆陰極能正常工作的高真空環境。這種硼化物陰極的亮度和正常使用的壽命均約為發夾形鎢陰極的10倍。

要提高電鏡的圖像分辨力，首先需要有高亮度的照明源，所以高分辨電鏡用的電子源都是場發射電子槍。它是利用場致發射效應來發射電子的，陰極仍然選用鎢材料來作為基本的發射體。場發射陰極又有冷場發射和熱場發射之分，由于電子的逸出功與電子所離開的發射體的晶體取向有關，所以陰極材料鎢一定是一個選定取向的單晶體。其晶面軸向常用密勒指數(MillerIndices)，又稱為晶面指數，即以<hkI>來表示。冷場選定的鎢陰極單晶體通常為<111>或<310>軸向，相對來說冷場發射的束流密度較大，但由于發射部位非常尖而細小，總的束流和束斑卻相對較小，且穩定性較差。熱場選定的鎢陰極單晶體通常為<100>軸向，熱場發射的束流密度雖比冷場略小一些，但發射的總束流和束斑都比冷場大，且穩定性較好?，F(xiàn)在冷、熱場發射陰極的正常點燃?jí)勖话愣寄艹^(guò)一萬小時，這兩種不同的場發射陰極各有優缺點，在市場上相互競爭，各有特色。

澤攸科技-ZEM15臺式掃描電鏡

以上就是澤攸科技小編介紹的掃描電鏡幾種常見的電子槍陰極。秉承操作便捷、快速成像、性能穩定的設計目標，澤攸科技自主研發了ZEM15臺式掃描電鏡，更多關于掃描電鏡的問題請
