ZEM15帶你看世界——臺式掃描電鏡下的常備藥
日期：2022-03-10
不識廬山真面目，何不試試ZEM15？
大家好，關注身邊事的電子顯微鏡科普節目《ZEM15帶你看世界》又和大家見面了。本期用ZEM15臺式掃描電鏡帶大家看看身邊的常備藥。
本文僅用于科普，對藥物選擇沒有指導意義。
某日，小編一位腦洞奇大的朋友問了小編一個問題：如果我病了需要吃頭孢，但是家里藥品的外盒都丟了，沒法分辨誰是頭孢怎么辦？
小編：去醫院掛號，頭孢不能隨便吃。
朋友：我爸是醫生，他說可以吃。
小編：去藥店買。
朋友：賣完了。
小編：通常藥物除了外盒，軟包裝上面也有簡要說明。
朋友：軟包上字看不清了。
小編：那。。。
朋友：。。。
小編：那就只能試試ZEM15臺式掃描電鏡了！
為了填上朋友的腦洞，也為了滿足各位看官的好奇心，小編翻出了家里的各種常備藥：頭孢地尼、阿莫西林、口服補鹽劑、氯雷他定、蘇黃等藥品。
話不多說，直接上ZEM15臺式掃描電鏡拍攝的照片。
圖1 頭孢（臺式掃描電鏡500倍照）
乍一看，頭孢粉末里面主要有兩類顆粒，一類表面紋理單一并且相對光滑，另一類是由更多細小結構組合而成的異形體。一位學醫的小伙伴告訴小編，頭孢主要是由頭孢菌素和稀釋劑組成。頭孢菌素是頭孢的有效成分，根據制備工藝的不同，頭孢菌素會表現出幾個微米尺度的小顆粒，這些小顆粒又會團聚成幾十至數百微米的不規則結構，對應著電鏡照片里面結構豐富的異形體。稀釋劑主要成分是乳糖、淀粉等，作用是減少主要成分的劑量偏差，使藥物容易成型。稀釋劑通常是數十微米的塊狀結構，對應電鏡照片中相對光滑、紋理單一的塊體。
圖2 頭孢（臺式掃描電鏡1000倍照）
圖3 頭孢（臺式掃描電鏡5000倍照）
高倍下可以更加直觀看到幾個微米的頭孢菌素小顆粒團聚成異形大顆粒。

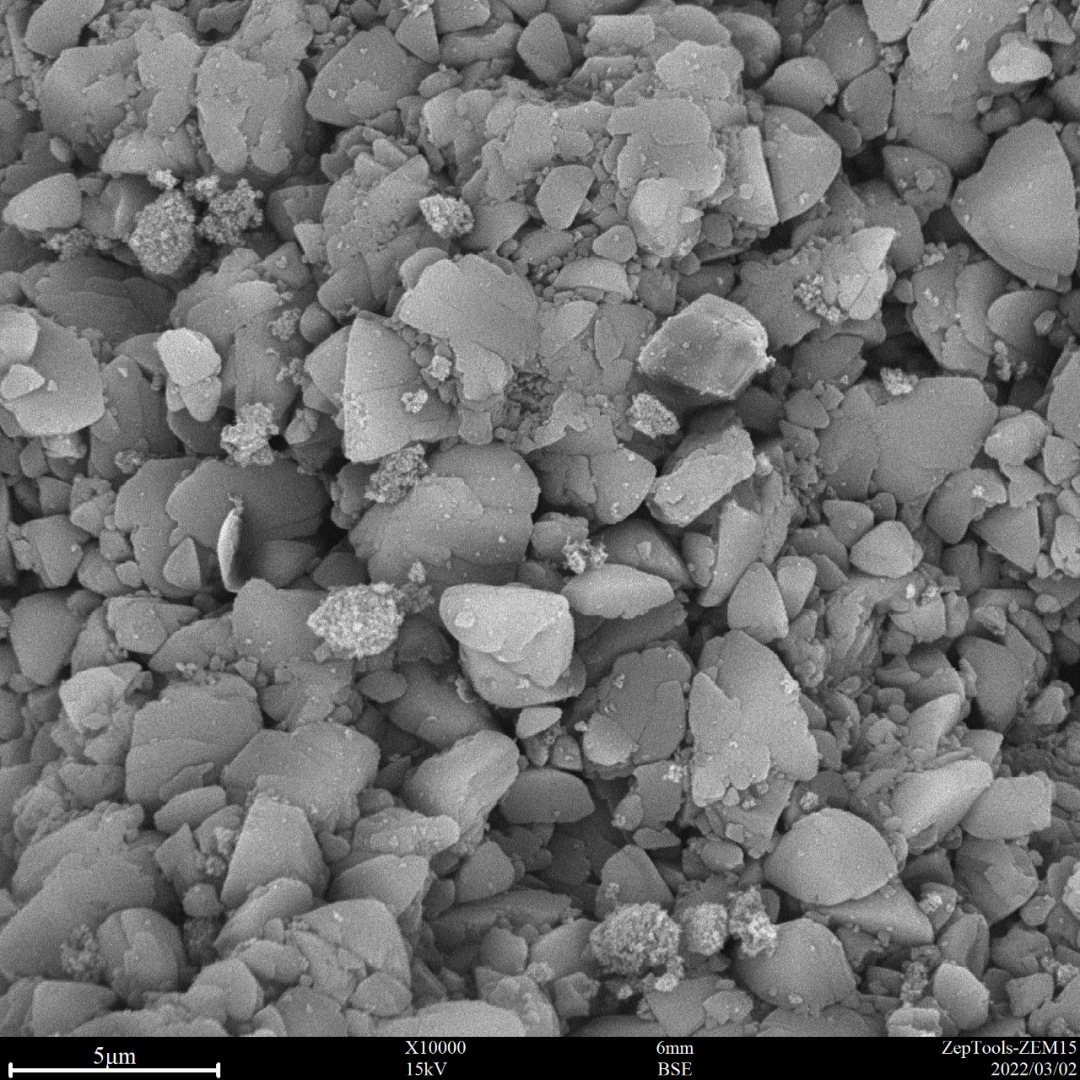

圖4 頭孢（臺式掃描電鏡10000倍照）

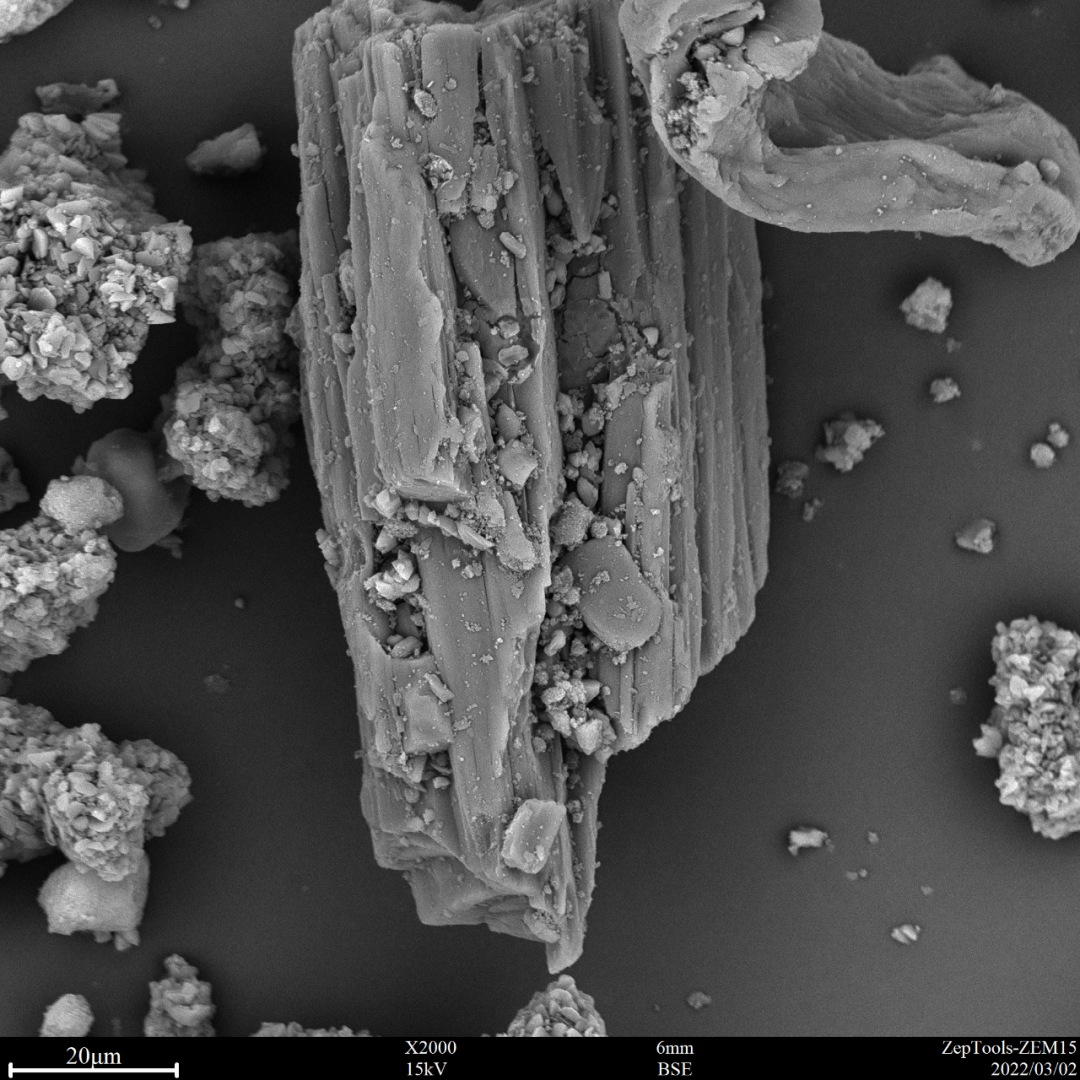

圖5 頭孢稀釋劑（臺式掃描電鏡2000倍照）
稀釋劑成塊狀結構，表面附著一些頭孢菌素。
圖6 頭孢稀釋劑（臺式掃描電鏡10000倍照）
我們再來看一下同為常見抗生素的阿莫西林。與頭孢類似，阿莫西林中也有很多稀釋劑，結構與頭孢稀釋劑相似。阿莫西林的主要成分也是數個微米的小顆粒，但是這些小顆粒似乎不愛團聚，大多分散在稀釋劑的表面。
圖7 阿莫西林（臺式掃描電鏡1000倍照）
圖8 阿莫西林（臺式掃描電鏡5000倍照）

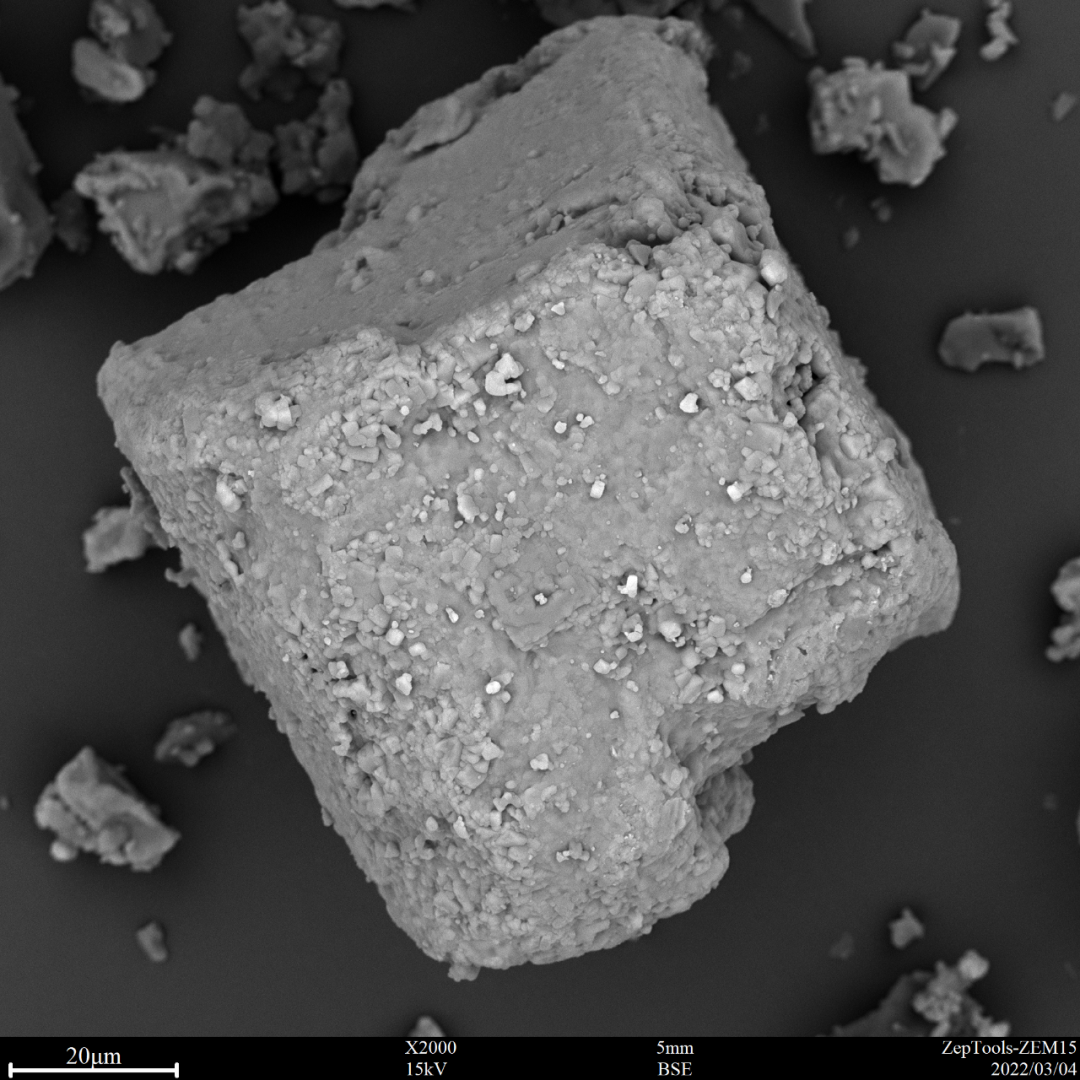

圖9 口服補鹽劑（臺式掃描電鏡2000倍照）
口服補鹽劑主要用于補充腹瀉后的脫水癥狀，成分是各類鈉鹽和鉀鹽。電鏡下可以看到較規則的小矩形結晶體團聚成大的矩形結晶體。
圖10 氯雷他定（臺式掃描電鏡1000倍照）
氯雷他定經常用于過敏癥狀，電鏡下可以看到主要成分是一些20微米左右的粉末顆粒，部分也會團聚成上百微米的大顆粒。
圖11 氯雷他定（臺式掃描電鏡3000倍照）
實際的藥物研發中，不僅在成品的檢測中會用到電鏡，在藥物合成、工藝研發中也會用到電鏡。ZEM15不僅在原料藥和輔藥的結構表征、成分分析中表現不俗，還可以搭配高低溫臺、電子束減速臺等附件定制專用的藥品檢測、輔助研發解決方案。詳情請詢客服。
以上研究是由澤攸科技自主研發的ZEM15臺式掃描電鏡完成。

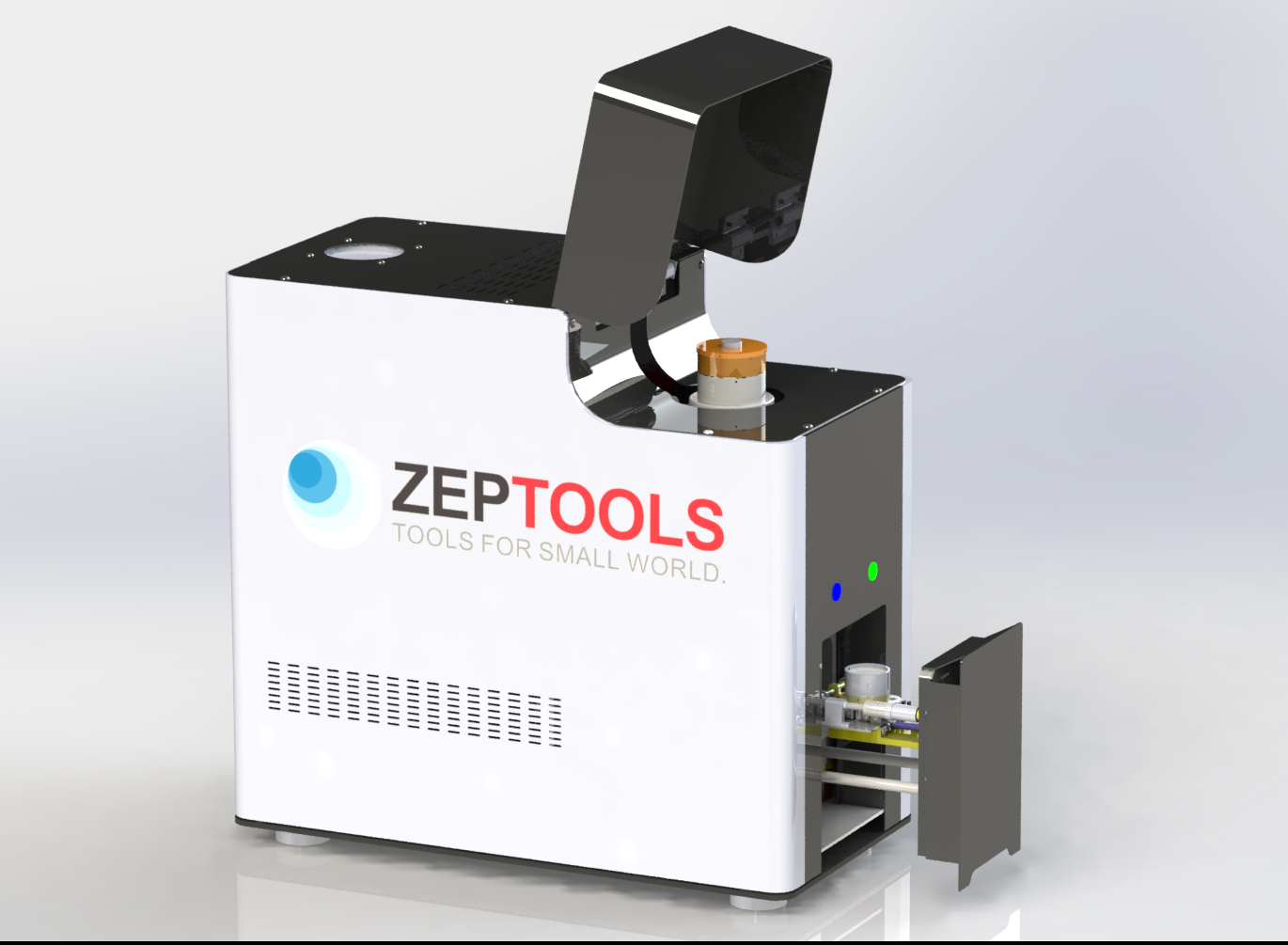

ZEM15的電子光學系統、探測器、電路控制系統、信號采集系統和操作軟件均為澤攸科技自主研制。特別研制的電子光學系統設計，使拍攝圖片具有更高的信噪比和對比度。配合高速的信號采集帶寬，可以在視頻幀率下高質量的流暢顯示樣品。只需鼠標就可完成所有操作，無需光闌對中等復雜步驟。主機集成高壓及控制系統，便于移動，安裝無需特殊環境。
作者：澤攸科技
